エンジニアのための磁気ポゴピンコネクタの理解

磁気ポゴピン コネクタは、エンジニアにとって相互接続技術の大幅な進歩を表します。従来のフリクションフィットコネクタとは異なり、磁気ポゴピンコネクタは磁石の力を利用して、安全で信頼性の高い電気接続を実現します。この革新的な設計は、医療機器、産業用ロボット、民生用ウェアラブルなど、頻繁に挿抜を必要とするアプリケーションに最適です。この記事では、この重要なコンポーネントの技術概要と、現代のエレクトロニクスにおけるその重要性について説明します。

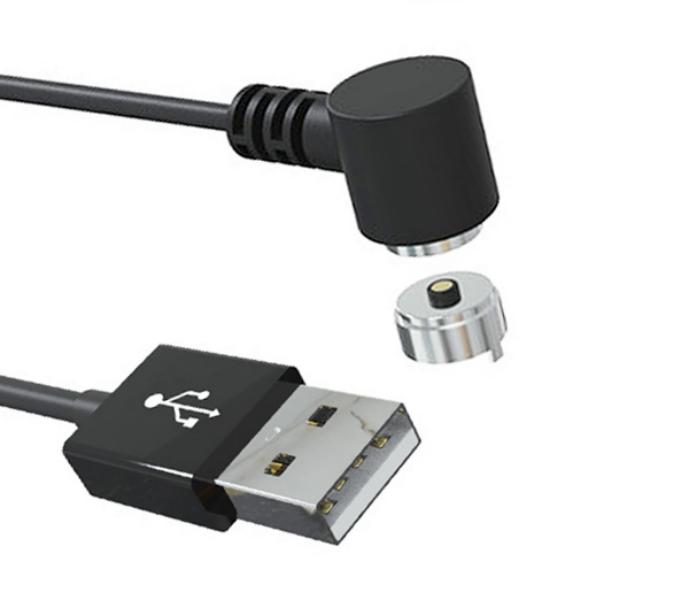

磁気ポゴピンコネクタの仕組み

磁気コネクタの中核は、その自動位置合わせ機能です。磁石は 2 つのコネクタの半分を一緒にガイドし、バネ仕掛けのピン (ポゴ ピン) がターゲットに完全に接触することを保証します。このゼロフォース嵌合により、従来のコネクタ設計でよくある故障点であるデバイスのポートへの機械的ストレスが軽減されます。高品質の磁気電源コネクタは最大 10,000 回の嵌合サイクルに耐えられるため、頻繁に使用するシナリオでの耐久性が大幅に向上します。バネ仕掛けの機構により、ピンが接触パッドに一定の圧力を維持し、数千回の使用後でも信頼性の高い接続が保証されます。

磁気電気コネクタの主な仕様

磁気電気コネクタを選択するとき、エンジニアはいくつかの重要な仕様を考慮する必要があります。多くの場合、ピンあたり最大 5.2A の電流定格によって、安全に処理できる電力が決まります。通常 20 ミリオーム未満の接触抵抗により、効率的な電力伝送が保証され、発熱が最小限に抑えられます。さらに、通常は金であるメッキは、腐食を防止し、製品の寿命にわたって低抵抗の接続を維持し、一貫した性能を保証するために重要です。エンジニアは、特定の環境におけるコネクタの動作温度範囲と機械的耐久性も考慮する必要があります。

要求の厳しいアプリケーションにおける信頼性

要求の厳しい用途では、磁気コネクタの信頼性が最も重要です。磁気コネクタ プラグの堅牢な機械設計により、ポゴ ピンがハウジング内で引っかかるピンの押し戻しなど、接続失敗につながる問題が防止されます。このため、病院の機器から工場オートメーションに至るまで、接続障害が許されない重要な分野でこのテクノロジーが好まれています。ポゴピンの自己洗浄作用は、拭き取り作用によって表面の汚れが除去されるため、低抵抗の接続を長期間維持するのにも役立ちます。

結論として、磁気ポゴ ピン コネクタは単に便利なだけではありません。それは堅牢なエンジニアリング ソリューションです。適切な仕様のコンポーネントを選択することで、エンジニアは優れたユーザー エクスペリエンスと長期的な信頼性を提供する製品を設計できます。これらの要素を理解することは、磁気コネクタを電子デバイスにうまく統合するための鍵となります。
