設計用7ピン磁気コネクタ

設計に適した 7 ピン磁気コネクタの選択

電力とデータ伝送の両方を必要とする製品を設計する場合、接続が重大な障害点になることがよくあります。単純な電力経路以上のものを必要とする複雑なアプリケーションには、 7 ピン磁気コネクタが完璧なソリューションを提供します。このコネクタは、磁気エンクロージャ内で 7 つの個別の接点を組み合わせることで、幅広い高度なデバイスに多用途で信頼性の高いインターフェイスを提供します。

プロジェクトに 7 ピン磁気コネクタを選択する理由は何ですか?

7 ピン磁気コネクタは、複数の信号を同時に伝送するように設計された堅牢なインターフェイスです。これにより、単一の使いやすい接続を介して電力、データ、センサーの読み取り値、制御信号を送信する必要がある電動自転車、医療機器、ドッキング ステーション、ロボット工学などのアプリケーションに最適です。標準の 7 ピン構成には、通常、電源ピンとグランド ピンに加えて、データまたは信号送信専用のいくつかのピンが含まれています。

7 ピン ソリューションのエンジニアリング上の利点。

7 ピン磁気コネクタの真の力は、 そのエンジニアリングにあります。これが優れた選択肢である理由は次のとおりです。

省スペース設計: 複数の接続を 1 つのポートに統合することで、デバイスのシャーシ上の貴重なスペースを節約します。

配線の複雑さの軽減: 単一のマルチピン ケーブルは、個別のワイヤの束よりも管理が容易で、障害が発生しにくくなります。

自動位置合わせと安全性: 磁力により、コネクタが常に完全に位置合わせされるため、ユーザー エクスペリエンスが簡素化され、ピンの曲がりが防止されます。

コアコンポーネントを理解する

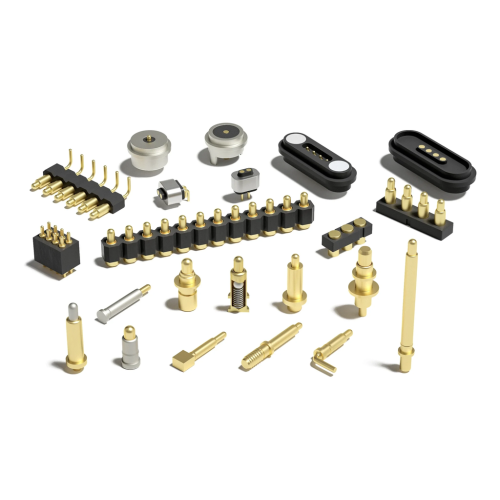

すべての磁気コネクタと同様に、 7 ピン磁気コネクタは、 電気接点用のバネ仕掛けのポゴ ピンと、機械的保持用の強力な磁石で構成されています。ポゴピンは、個々の回路に一貫した低抵抗の接続を提供し、磁石は安全かつ離脱しても安全なしっかりとした保持を保証します。

Yu Zhan Electronics Co., Ltd. のカスタム ソリューション

Yu Zhan Electronics Co., Ltd. では、カスタム コネクタ ソリューションの作成を専門としています。当社では、ピン構成、電流定格、物理設計の仕様を正確に満たす7 ピン磁気コネクタを設計できます。 精密エンジニアリングに対する当社の取り組みにより、製品の信頼性が高く、長期にわたる接続が保証されます。

適切な7 ピン磁気コネクタを選択することは、製品開発者にとって戦略的な決定です。これにより、電力とデータのシームレスな統合が保証され、より信頼性が高くユーザーフレンドリーな最終製品が実現します。
